下面介紹應廣燒錄器P002/P003與半自動燒錄機臺的銜接方法以及信號定義。

一，半自動燒錄機臺接口定義及用法：

START：handler發出信號，燒錄器接收到該信號即可開始燒錄，

BIN1~BIN8: 一般BIN1為pass信號，BIN2~BIN7為fail信號（可選其一），

EOT：燒錄器結束信號，handler偵測到此信號，即送IC入對應的pass或者fail管，

GND：handler和燒錄器共地，

VDD：TTL接口5V電壓，和燒錄器共用5V電壓。

二，應廣燒錄器接口及定義：

我司燒錄器共有6個接口，分別是：VDD，GND，RUN, NG, START-PGM。

VDD和GND同第一部分。

RUN：初始是LOW電平，當L->High時，表示進行燒錄，當H->LOW時，表示燒錄結束，

OK: 初始是LOW電平，當L->High時，表示pass，

NG：初始是LOW電平，當L->High時，表示fail，

START-PGM：初始是HIGH電平，當H->low時，表示開始燒錄。

(run 對應燒錄鍵上的有色燈，OK對應燒錄OK的綠燈，NG對應fail的紅燈，start-pgm對應燒錄鍵)

三，應廣燒錄器時序描述：

當start-pgm由H->L時，run由L->H，

當run由H->L時：

如果pass，則OK由L->H，而NG一直是L；如果fail，則NG由L->H,而OK一直是L。

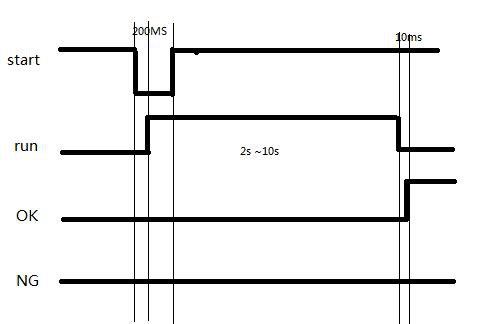

時序圖：

注意：

1：start信號，在我司燒錄器上通過按鍵來控制，當按鍵按下時，start不會自動變高，只有當按鍵松開后，按鍵才會變高。

2：run信號，run的時間有長有短，根據IC型號和ROM空間使用情況，使用越多，run時間越長，據說PMC234燒錄時間要超過10s，這個時間要根據實際情況來制定。但不管run時間有多長，run總會變低，這需要一個wait的指令。

3：run信號，如果只是一個verify的過程，只需要0.5s。

4：OK或者NG信號如果起翻轉，比如已經是H電平，那么在下次IC進料或者重新夾好時會恢復成初始值L電平。(IC remove時，NG紅燈閃爍，是為1.5HZ的方波；IC NG時，紅燈不閃，是H電平)

5：我司燒錄器給出的信號都是單一電平，除了start信號是一個脈沖，而面對有些客戶機器需要檢測脈沖的情況，此時則需要一個測試機或者轉接板來做中間銜接，然后才能與客戶機器對應上(比如客戶機器JV6196)。

四，應廣燒錄器與客戶handler接口銜接

Start-pgm -> start

GND -> GND

Run -> EOT （客戶的EOT檢測的是脈沖，解決方法如“第三節注意點4”）

Ok -> BIN1

NG -> BIN2

五，我司IC燒錄管腳注意事項

應廣MCU如果是2系列，代表是雙核MCU，其燒錄腳是：PA0，PA3~PA7，VDD GND，如果是1系列，代表是單核MCU，其燒錄腳是：PA3~PA6，VDD GND。

六，燒錄器接串口線實物圖

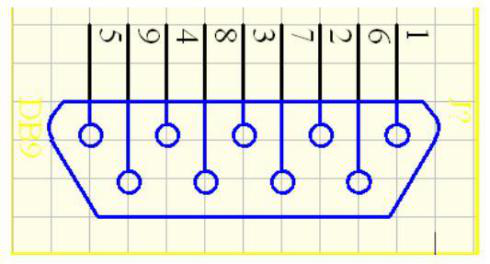

應廣燒錄器實際接串口線圖，如下：

串口定義：

對于常用的公頭彩排串口線來說：

PIN1：紅色3.3V或5.0V

PIN2：黃色GND

PIN3：藍色BUSY

PIN4：灰色OK

PIN5：黑色NG

PIN6：橙黃備用

PIN7：綠色備用

PIN8：紫色備用

PIN9：白色START
